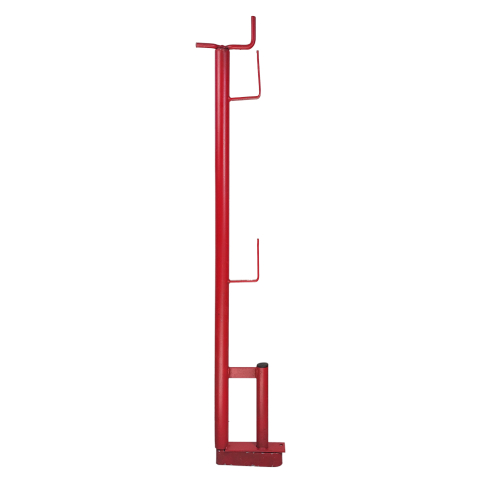

Garde-corps pince dalle à planches - peint ou galva

Utilisation générale

Le garde-corps de chantier pour dalle est un système de protection périphérique temporaire conçu pour prévenir les chutes de hauteur sur les chantiers de gros œuvre. Il s’installe par pincement sur dalle béton ou acrotère (ouverture maximale : 450 mm) et permet une mise en sécurité rapide des zones en hauteur.

Points forts

• Fabrication française – structure mécano-soudée robuste.
• Peinture polyuréthane ou finition galvanisée pour une résistance accrue à la corrosion.
• Réglage fin par manivelle et vis au pas rond pour une mise en compression précise.
• Modèles planche bois (150 × 34 mm) ou lisses tubulaires Ø 33,7 mm.
• Système multidirectionnel avec potelet à bloqueurs de lisse tubulaire.
• Écartement recommandé : 2 m pour planches / 3 m pour lisses tubulaires (pour les angles : approcher 2 gardes corps au plus près de l’angle à protéger).
• Hauteur de protection : entre 1,00 m et 1,10 m selon la configuration.
• Entièrement conforme aux recommandations OPPBTP et NF EN 13374 Classe A.

Mise en œuvre

1. Placer la pince du garde-corps sur la dalle béton ou l’acrotère, avec deux entretoises en bois ou contreplaqué entre les mâchoires.
2. Serrer à la manivelle jusqu’à mise en compression.
3. Fixer la platine d’appui larmé sur la dalle par le trou Ø 11 mm prévu à cet effet (cheville mécanique ou chimique, non fournie).
4. Installer les lisses ou planches :

• Protection planche : trois planches (supérieure, intermédiaire H et plinthe) section 150 × 34 mm. (Fixer la planche supérieure à l’aide d’une pointe ou d’une vis à travers le trou du porte planche). Vérifier la bonne tenue de chaque planche ainsi installée.
• Protection tubulaire : deux lisses Ø 33,7 mm chevauchées de 112 mm et bloquées dans les colliers par simple coup de maillet. Positionner une planche (section 150 x 34 mm) en plinthe sur la partie inférieure du H. Vérifier la bonne tenue (en translation et rotation) de chaque lisse ainsi installée.

Sécurité et conformité

• Matériel conforme au décret n° 2004-924 du 1er septembre 2004 relatif à la prévention des chutes.
• Conformité dimensionnelle NF EN 13374 – Classe A : résistance appropriée, rigidité et hauteur réglementaire.
• L’installation et le démontage doivent être effectués par du personnel formé et équipé d’un harnais antichute.
• Inspection obligatoire :
• à la mise en service (par un personnel indépendant),
• puis à chaque prise de service (contrôle du serrage, de la fixation et de la tenue des éléments).
• Après la chute d’une personne ou d’un objet dans la protection, une inspection par un personnel formé doit avoir lieu.
• Toutes déformations visibles des composants doivent donner suite immédiatement à une mise au rebut et à son remplacement par du matériel neuf.
• Aucune réparation sur le matériel n’est autorisée hormis intervention du fabricant.
• Interdiction d’utilisation en température inférieure à 0 °C sans déneigement préalable.
