Garde-corps de coffrage pour dalle réglable - planche/bloqueur - peint ou électrozingué

Utilisation générale

Le garde-corps de coffrage pour dalle est destiné à la protection périphérique temporaire sur chantiers.

Il protège et permet simultanément la création du coffrage et le coulage de la dalle béton.

Il se fixe par par ancrage de mur traversant.
Sa conception mécano-soudée garantit une résistance aux charges statiques et dynamiques auxquelles il est soumis dans les conditions normales de service.

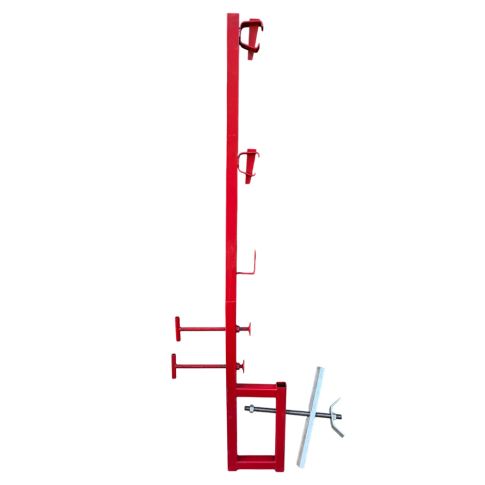

Livré complet : élément de départ (rail, tige Ø 24 long 50cm , 1 écrou 6 pans, 1 écrou à ailettes) + potelet carré de 50 à planches ou à bloqueurs.

Points forts

• Fabrication française.
• Réalisation mécano-soudée robuste.
• Potelets carrés de 50.
• Versions disponibles :
• à planches bois (section mini 150 × 34 mm).
• à bloqueurs (lisses tubulaires Ø 33,7 mm).
• Finition au choix : peinture polyuréthane rouge ou éléctrozinguée.
• Conception et fabrication conforme NF EN 13374Classe A rapport B242-4-116/2.

Mise en œuvre

1. Fixation de l'élément de départ par ancage de mur traversant.
2. Ajuster la longuer de la tige (mur), placer le rail et l'écrou à aielettes. Visser pour mettre en compression et fixer l'élément de départ.
3. Placer le potelet carré de 50 par simple emmanchement dans l'élément de départ (version lisse ou planche ci dessous).
4. Installer les planches de coffrage en périphérie (support).
5. Ajuster le coffrage suivant son épaisseur et sa hauteur à l'aide des deux serrages présents sur chaques éléments de départ.

Version lisses tubulaires : Leurs diamètre doivent être impérativement de 33.7mm.

Bloquer 2 lisses en chevauchement d’au moins 112mm dans le collier ou support multidirectionnel par un simple coup de maillet sur le rabat du dispositif multidirectionnel.

2 lisses tubulaires doivent être impérativement bloquées dans chacun des 2 supports et une planche (section 150 x 34mm) en plinthe (maintenue à l’aide d’une vis ou pointe).

Version planches : la section des planches ne doit pas être inférieure à 150 x 34mm.

3 planches doivent impérativement être mises en place : une sur chaque porte planche supérieur, une autre en plinthe.

Fixer les planches (à l’aide d’une pointe ou d’une vis) à travers le trou du porte planche / porte plinthe.

 Vérifier la tenue en translation et en rotation de chaque élément avant utilisation.

Sécurité et conformité

• Conception et fabrication conforme NF EN 13374Classe A rapport B242-4-116/2.
• Installation, inspection et démontage effectués uniquement par du personnel formé et équipé d’un harnais antichute.
• Vérifications obligatoires :

• à la première mise en service (par personnel indépendant),
• puis à chaque prise de poste (contrôle de la fixation, serrage, tenue des planches ou lisses).
• Utilisation interdite à température < 0 °C sans déneigement préalable.
• En cas de déformation, choc ou chute, le potelet doit être immédiatement mis au rebut.
• Matériel non réparable sauf intervention du fabricant ou dérogation écrite.
