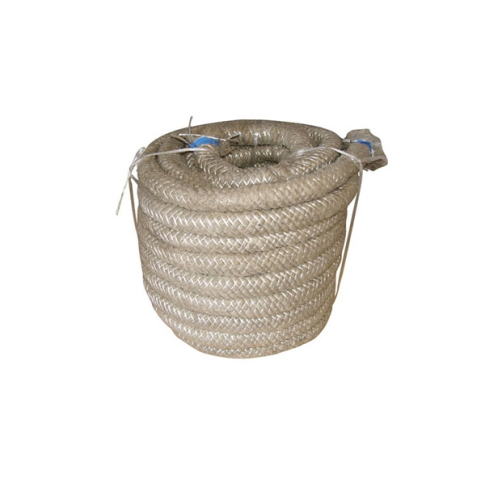

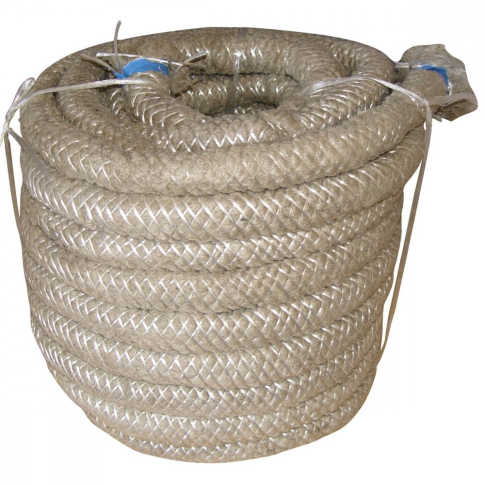

Joint tresse coupe feu ESOFLAM système pour joint de dilatation

PRESENTATION

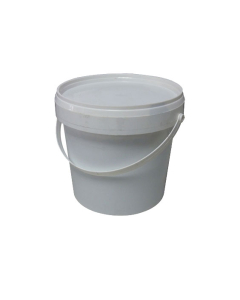

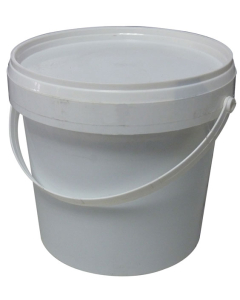

ESOFLAM est un bourrelet souple à base de fibres minérales (bio solubles), utilisé depuis plus de 20 ans pour le traitement coupe feu des joints dynamiques (joint de dilatation) ou statiques (tête de maçonnerie ou autre) dans des bâtiments du type tertiaire, industriel ou génie civil. Collage des bourrelets à l’aide de colle silicate ATAC 40 dans le cas des joints de dilatation uniquement.

ESOFLAM est un bourrelet compressible, incombustible, imputrescible et réfractaire.

Chimiquement neutre, ESOFLAM ne rejette aucun produit ou fumée nocive sous l’effet du feu.

Produit conforme à la nouvelle réglementation Feu européenne

EN 1366-4 relative au calfeutrement des joints linéaires (dynamiques ou statiques)

ESOFLAM est indifférent au sens d’arrivée du feu

EMPLOIS

Traitement coupe-feu de 3 à 4 heures des joints de largeur 10 à 60 mm en dilatation ou construction sur des éléments béton ou maçonnés tels que :

- Joints de dilatation en dalle ou voile.

- Joints pour murs coupe-feu.

- Joints de façade entre éléments préfabriqués en béton.

- Joints de passage de gaine et conduit en voile ou dalle.

- Joints entre nez de plancher et façade préfabriquée.

- Protection des appuis néoprènes, etc

CARACTERISTIQUES

- Matière : Fibres minérales de basalte « bio solubles. »

- Densité : 270±25Kg/M3

- Stabilité dimensionnelle: 2x10-6.0C-1

- Température de fusion : 1200°C

- Absorption d’eau en immersion complète à 20°C : 11 à 12 %, saturation au bout de 7 j, retour au poids initial en 48 h.

- Bonne isolation acoustique et thermique 0.08W/m°K

- Exempt d’amiante et de fibres céramiques

- Classement Euroclass (NF EN 13 501-1) : A1 incombustible

PV DE CLASSEMENT AU FEU (selon l’arrêté du 22/3/2004)

Essais horizontaux sur dalle béton de 200mm (traitement coupe feu simple bourrelet Esoflam posé par le dessus)

Sens du feu par le dessous

Procès-verbal EFECTIS N°09-F-010 du 14/1/2009 selon NF EN 1366-4 novembre 2006

ESOFLAM 30mm, EI 240 (243mn)-H-M30-F-W20; ESOFLAM 60mm, EI 180 (234mn)-H-M30-F-W40

Gamme validée du diamètre 30 à 60mm en EI 180-H-M30-F-W20 à W40 (JD de 20 à 40mm)

Procès-verbal CSTB N°RS06-199 du 7/2/2007 selon NF EN 1366-4 novembre 2006

ESOFLAM 120mm, E 180 - I 60 (63mn)-H-M20-F-W100 (JD de 100mm)

Rapport d’essai CSTB N°RS04-049A du 27/5/2004

ESOFLAM 80mm, EI 240 (259mn)-H-M15-F-W60

Essais verticaux sur voile béton de 180mm (traitement coupe feu double bourrelets Esoflam posés de part et d’autre du voile)

Sens du feu indifférent

Procès-verbal EFECTIS N°12-F-622 du 12/10/2012 selon NF EN 1366-4 +A1 juin 2010

ESOFLAM 25mm, EI 240 (obtenu 318mn)-V-M25-F-W17; ESOFLAM 60mm, EI 240 (obtenue 365mn)-V-M25-F-W40

Gamme validée du diamètre 25 à 60mm en EI 240-V-M25-F-W17 à W50

H : essai en horizontal (plancher) ; V : essai en vertical (voile)

M : déplacement induit en % ;F : raccord entre joint réalisé sur chantier ; W : largeur de JD

E : Etanchéité au gaz chaud et flamme ; I : Isolation thermique

ATTENTION : en cas de joints de dilatation de grandes largeurs > 40mm, soumis à de fortes amplitudes >30%

De type milieu sismique ou cas particulier, nous vous orientons su notre gamme Esoflam NP

Conditionnement : au rouleau
