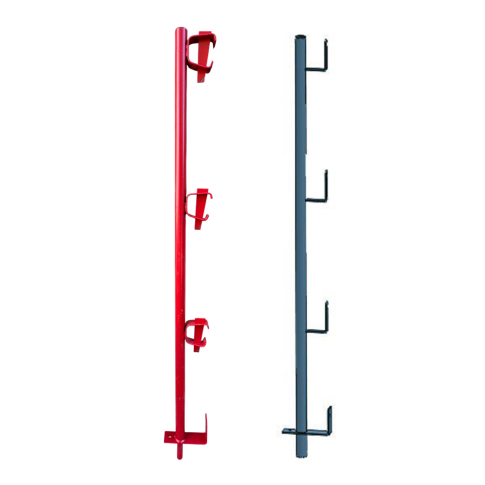

Potelet garde-corps - bloqueurs ou planches - H. 1,50M

Utilisation générale

Le potelet garde-corps est destiné à la protection périphérique temporaire sur chantiers, par fixation dans les réservations préalablement réalisées dans la dalle.
Sa conception mécano-soudée garantit une résistance aux charges statiques et dynamiques auxquelles il est soumis dans les conditions normales de service.

Points forts

• Fabrication française.
• Réalisation mécano-soudée robuste.
• Deux diamètres de réservation disponibles : Ø 25 mm ou Ø 40 mm (+ tolérance 1 / + 3 mm).
• Hauteur : 1,50 m.
• Versions disponibles :
• à planches bois (section mini 150 × 34 mm).
• à bloqueurs (lisses tubulaires Ø 33,7 mm).
• Système anti-soulèvement avec trou Ø 10 mm pour fixation mécanique (cheville Ø 8 non fournie).
• Écartement recommandé :
• 2 m pour une utilisation avec des planches.
• 2,5 m pour une utilisation avec des lisses tubulaires.
• Finition au choix : peinture polyuréthane rouge ou galvanisation
• Conception et fabrication conformes au décret n° 2004-924 et aux recommandations OPPBTP.

Mise en œuvre

1. Introduire la partie basse du potelet dans la réservation de la dalle (Ø 25 ou Ø 40).
2. Pour éviter tout soulèvement, fixer la semelle à l’aide d’une cheville béton Ø 8 classe 8/8 (non fournie).
3. Positionner les potelets de manière que les équerres ou les colliers bloqueurs se situent face à l’utilisateur (vers l’intérieur du bâtiment) et non vers le vide.
4. Installer les éléments de protection :

Version lisses tubulaires : Leurs diamètre doivent être impérativement de 33.7mm.

Bloquer 2 lisses en chevauchement d’au moins 112mm dans le collier ou support multidirectionnel par un simple coup de maillet sur le rabat du dispositif multidirectionnel.

3 lisses tubulaires doivent être impérativement bloquées dans chacun des 3 supports et une planche (section 150 x 34mm) en plinthe (maintenue à l’aide d’une vis ou pointe).

Version planches : la section des planches ne doit pas être inférieure à 150 x 34mm.

4 planches doivent impérativement être mises en place : une sur chaque porte planche supérieur, une autre en plinthe.

Fixer les planches (à l’aide d’une pointe ou d’une vis) à travers le trou du porte planche / porte plinthe.

 Vérifier la tenue en translation et en rotation de chaque élément avant utilisation.

Sécurité et conformité

• Conception  et fabrication conformes aux recommandations de l’OPPBTP.
• Conforme au décret n° 2004-924 du 1er septembre 2004 sur la prévention des chutes de hauteur.

• Installation, inspection et démontage effectués uniquement par du personnel formé et équipé d’un harnais antichute.
• Vérifications obligatoires :
• à la première mise en service (par personnel indépendant),
• puis à chaque prise de poste (contrôle de la fixation, serrage, tenue des planches ou lisses).
• Utilisation interdite à température < 0 °C sans déneigement préalable.
• En cas de déformation, choc ou chute, le potelet doit être immédiatement mis au rebut.
• Matériel non réparable sauf intervention du fabricant ou dérogation écrite.
