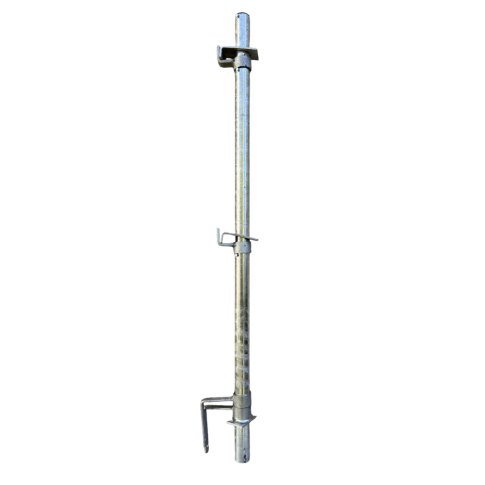

Potelet garde-corps multidirectionnel galva + 2 supports plinthes

Utilisation générale

Le potelet garde-corps est destiné à la protection périphérique temporaire sur chantiers, par fixation dans les réservations préalablement réalisées dans la dalle.
Sa conception mécano-soudée garantit une résistance aux charges statiques et dynamiques auxquelles il est soumis dans les conditions normales de service.

Points forts

• Fabrication française – structure mécano-soudée robuste
• Finition galvanisée pour une résistance accrue à la corrosion
• Modèles multidirectionnel lisses tubulaires Ø 33,7 mm
• Double support de plinthes coulissants.
• Diamètres de réservation : Ø 25 mm ou 40 mm (+ tolérance 1 / + 3 mm).
• Écartement recommandé : 3 m pour lisses tubulaires (pour les angles : approcher 2 gardes corps au plus près de l’angle à protéger).
• Hauteur de protection : entre 1,00 m et 1,10 m selon la configuration
• Entièrement conforme aux recommandations OPPBTP et NF EN 13374 Classe A

Mise en œuvre

1. Introduire la partie basse du potelet dans la réservation de la dalle (Ø 25 ou Ø 40 mm).
2. Positionner les potelets de manière que les colliers bloqueurs se situent face à l’utilisateur (vers l’intérieur du bâtiment) et non vers le vide.
3. Installer les éléments de protection :

Version lisses tubulaires : Leurs diamètre doivent être impérativement de 33.7mm.

Bloquer 2 lisses en chevauchement d’au moins 112mm dans le collier ou support multidirectionnel par un simple coup de maillet sur le rabat du dispositif multidirectionnel.

2 lisses tubulaires doivent être impérativement bloquées dans chacun des 2 supports et une planche (section 150 x 34mm) en plinthe (maintenue à l’aide d’une vis ou pointe).

Sécurité et conformité

• Matériel conforme au décret n° 2004-924 du 1er septembre 2004 relatif à la prévention des chutes.
• Conformité dimensionnelle NF EN 13374 – Classe A : résistance appropriée, rigidité et hauteur réglementaire.
• L’installation et le démontage doivent être effectués par du personnel formé et équipé d’un harnais antichute.
• Inspection obligatoire :
• à la mise en service (par un personnel indépendant),
• puis à chaque prise de service (contrôle du serrage, de la fixation et de la tenue des éléments).
• Après la chute d’une personne ou d’un objet dans la protection, une inspection par un personnel formé doit avoir lieu.
• Toutes déformations visibles des composants doivent donner suite immédiatement à une mise au rebut et à son remplacement par du matériel neuf.
• Aucune réparation sur le matériel n’est autorisée hormis intervention du fabricant.
• Interdiction d’utilisation en température inférieure à 0 °C sans déneigement préalable.
