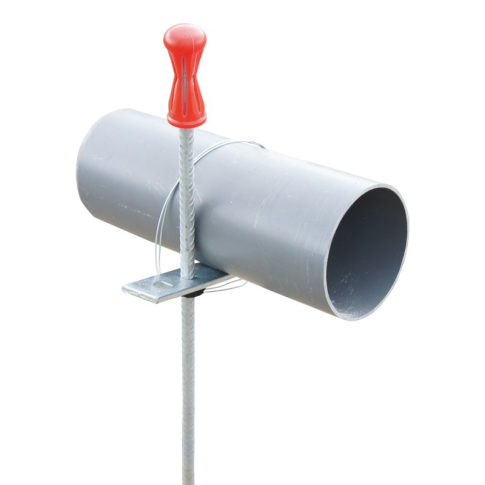

Système FIROS pour suspente de canalisation à la dalle béton (évacuation des eaux) paquet de 20 FIROS

Le systèle FIROS, (système breveté n°07/00473) a pour but de suspendre les canalisations d’eaux usées à la dalle béton.

De ce fait, les conduites ne sont plus soumises aux mouvements de terrains, qui sont la cause de nombreux sinistres.

• Spécifications techniques du FIROS :

Le système est constitué de 3 pièces, dont 2 sont traitées contre la rouille :

- La tige de fer Tor de Ø 10mm, à planter dans le sol.

- Le plat coudé en acier et percé de 2 trous, acceptant les canalisations PVC de Ø 100 à 200mm.

- Une rondelle en mousse.

Le premier trou accepte les tuyauteries de Ø 100 et 120 mm

Le second trou accepte les tuyauteries de Ø 140, 160, 180 et 200 mm

Mise en place des canalisations entérées avec le support FIROS :

TERRASSEMENT (IMPORTANT)

Au cours des terrassements, des tranchées seront creusées suffisamment profondes, soit à moins 20 ou 30 cm au dessous du niveau de fil d’eau des canalisations afin de faciliter la mise en place du réseau avec moins de fatigue pour l’opérateur (travail debout et non plus à genoux).

MISE EN PLACE DU FIROS ET DES CANALISATIONS

Dans ces tranchées, on plantera dans l’axe des canalisations, la tige du FIROS, en prenant soin que la partie haute de la tige soit noyée dans la dalle, sans toutefois dépasser la surface supérieure de cette dernière.

L’espacement des tiges du Firos sera conforme au DTU du CSTB de NOV 81 cahier 1737 n°60-33 (NF 41-213) . savoir pour les conduits allant jusqu’au diamètre de 140 mm,

l’espacement des supports Firos sera de 0,80 mètres au delà de 140 mm l’espacement sera de 1,00 mètres..

Sur ces tiges on y enfilera les rondelles en mousse et les plats/supports des canalisations, en prenant soin d’adapter le trou au diamètre de cette dernière.

La rondelle en mousse, empèchera le plat de glisser sur la tige dans la phase de réglage de pente des canalisations PVC.

La fixation des canalisations PVC Firos se fera à l’aide de fil de fer galvanisé (fourni).

Ne pas oublier de positionner les capuchons de protection des aciers (sécurité). Avant le coulage de la dalle on prendra soins d’attacher la partie supérieure de la tige au ferraillage de la dalle.

Après le coulage de la dalle, la partie supérieure de la tige Firos sera scellée à cette dernière et de ce fait, le réseau de canalisation sera suspendu à la dalle.

PROTECTION DES CANALISATIONS CONTRE LA POUSSEE DES ARGILES GONFLANTES

Le réseau de canalisations mis en place, on appliquera à la partie basse des canalisations et ce sur tout le réseau un profil en mousse à cellule ouverte de faible densité.

Cette mousse est adhésive sur une face pour faciliter sa mise en place sous les canalisations en PVC. Ce profil en mousse aura pour effets d’occuper un volume de sable

lors du remblaiement des tranchés.

Dans le cas de gonflement de l’argile, cette mousse se comprimera et évitera la poussée de l’argile sur les canalisations.

Conditonnement :

Paquet de 20 FIROS

Contenu du paquet :

20 rondelles.

20 supports FIROS.

1 rouleau de fil de fer galvanisé.

20 capuchons de protection des aciers.

20 tiges galvanisées de 1,20 mètres de long.
