Réaliser un coffrage de cage d'ascenseur ou cage d'escalier

Pour le coffrage d'une cage d'ascenseur ou le coffrage d'une cage d'escalier notamment, deux techniques de coffrage sont utilisées : les banches métalliques et les prémurs. Contrairement aux prémurs, qui sont des éléments préfabriqués en béton nécessitant un transport et une installation spécifiques, les banches métalliques permettent de couler directement sur place les voiles en béton. Cette méthode offre une plus grande flexibilité sur chantier, en s'adaptant facilement à la configuration des cages, tout en garantissant une parfaite solidité et stabilité des parois verticales. La précision de l’implantation, le réglage des banches et l’organisation de leur rotation sont alors essentiels.

Les cages d’escalier et les cages d’ascenseur sont généralement constituées de plusieurs voiles verticaux en béton armé. Leur réalisation impose donc un coffrage capable de de maintenir les armatures et réservations en position, et de résister à la poussée du béton frais pendant le coulage pour conserver les dimensions prévues au plan.

Les banches métalliques sont des coffrages réemployables particulièrement adaptés à la réalisation de voiles en béton armé.

Elles permettent notamment :

• d'assembler plusieurs panneaux selon la longueur des voiles à réaliser ;
• de coffrer succesivement les différents côtés de la cage ;
• de reproduire la même implantation sur plusieurs niveaux ;
• de réutiliser les panneaux lors des rotations de coffrage ;
• d'obtenir des voiles béton réguliers lorsqu'elles sont correctement mises en oeuvre.

La première étape est le traçage sur la dalle du plancher de l’étage N. Cela inclut le marquage des points d’implantation des banches métalliques, en tenant compte des cotes de la future cage d'escalier ou d'ascenseur. Une attention particulière doit être portée à l'implantation pour garantir un bon alignement des voiles béton dès l'étage N, jusqu’au niveau N+1.

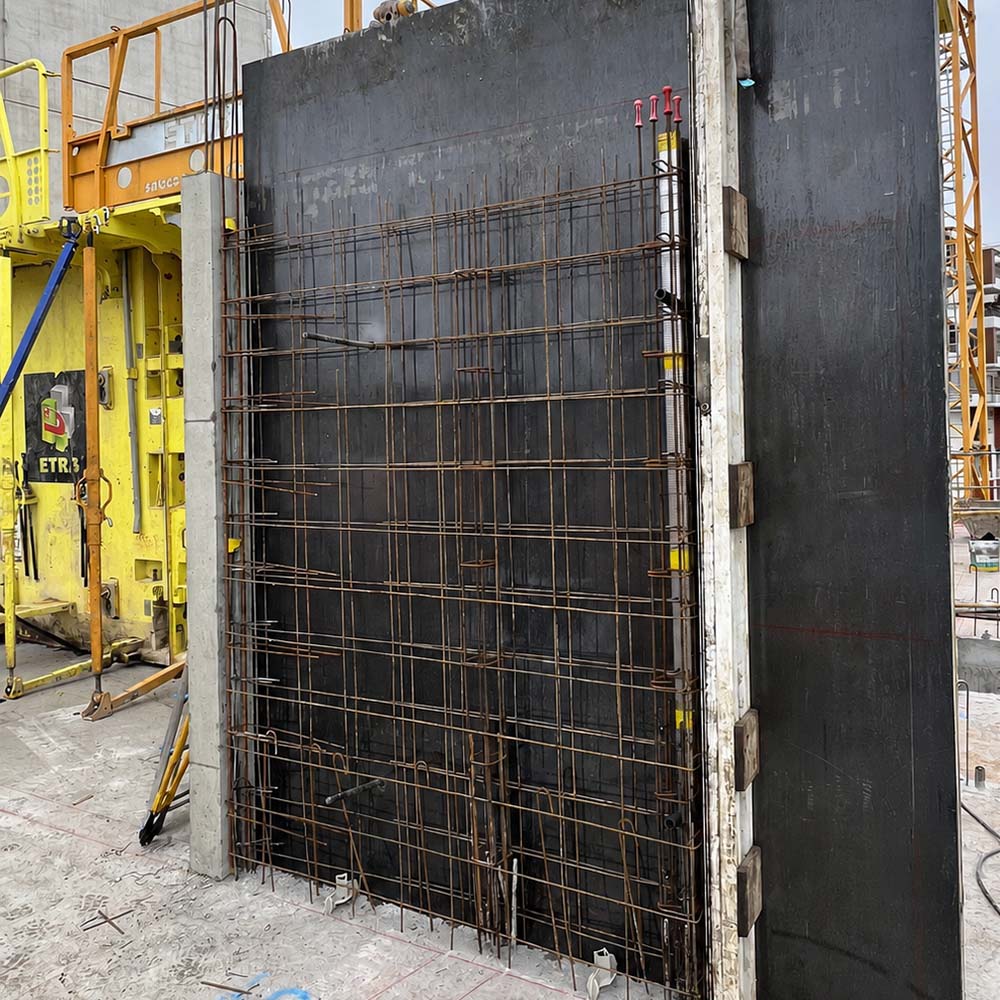

L’étape suivante est le montage du train de banches. Le train de banches désigne l’ensemble des banches métalliques qui seront utilisées en rotation pour l’élévation des voiles de la cage d’escalier. Il est primordial de respecter l'écartement des pieds de banche afin de maintenir la verticalité des voiles et d'éviter toute déformation lors du coulage du béton. Une fois les banches positionnées, il est nécessaire de vérifier leur alignement.

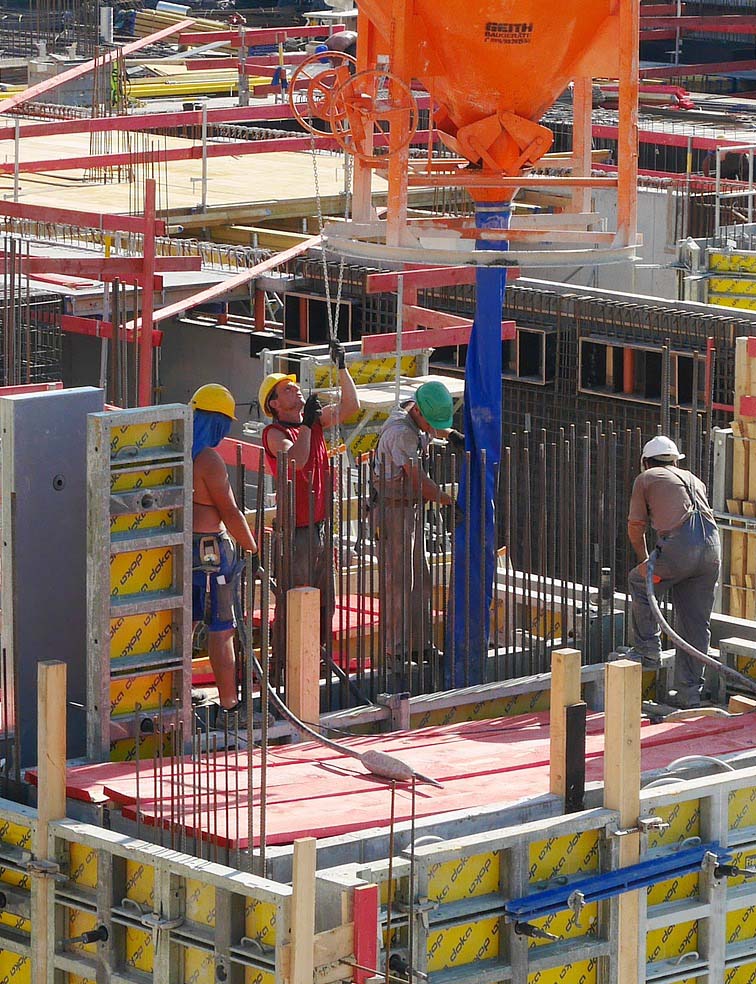

Le béton est ensuite coulé entre les banches métalliques, en veillant à un remplissage homogène pour éviter la formation de nids de cailloux ou d’autres défauts dans le voile béton (en vibrant le béton). Ce processus est réalisé étage par étage, chaque hauteur de plancher étant couverte lors de la phase de coffrage et de coulage.

Après le décoffrage, la rotation de banche est mise en place. Elle consiste à démonter les banches pour les déplacer et les réutiliser sur le niveau suivant (N+1). Ce processus optimise le temps de chantier et permet une élévation rapide des voiles de la cage d’escalier ou d’ascenseur. À chaque nouvelle phase, un contrôle rigoureux de l’alignement des voiles est nécessaire pour assurer la continuité verticale des parois.

L’alignement des voiles est un défi majeur pour les chefs de chantier. Une mauvaise implantation au départ ou un écart incorrect des pieds de banches peut entraîner un décalage des voiles, ce qui compromet la stabilité de la structure et peut nécessiter des rectifications coûteuses. Cela exige une vigilance accrue lors du traçage des implantations des futures banches métalliques, une précision des arases et une vérification constante de l'alignement des niveaux tout au long de l'élévation des étages.

La rotation des banches nécessite une planification précise pour éviter des retards. Si les rotations sont mal organisées, le chantier peut connaître des temps d'arrêt, ralentissant l'élévation. Le chef de chantier doit donc calculer en amont la fréquence de rotation en tenant compte de paramètres tels que le temps de décoffrage, la dimension des voiles, le nombre d'étages à réaliser, la main-d'oeuvre nécessaire, l’installation des armatures ou la préparation des coffrages pour les dalles et planchers. Le chef de chantier doit préparer un plan de rotation qui réutilise au maximum les banches, évitant les manipulations inutiles et les pertes de temps liées à des désaccouplements fréquents des modules​.

Le coulage du béton dans les voiles présente aussi des difficultés. Les contraintes liées au béton, notamment les conditions climatiques (température, humidité) qui influencent sa prise, doivent être bien gérées. Une prise trop rapide ou des conditions de coulage défavorables peuvent engendrer des défauts dans les voiles (fissures, défauts d’aspect), obligeant à des reprises.

La précision du traçage d’implantation est essentielle pour assurer l’alignement des voiles en béton et la continuité verticale des cages d’escalier. Une erreur de traçage, même minime, peut avoir des conséquences importantes, notamment sur l’alignement des niveaux N et N+1. Le chef de chantier doit veiller à une préparation méticuleuse du traçage, en prenant en compte l’ensemble des cotes, afin d'éviter des erreurs qui pourraient nécessiter des reprises coûteuses et chronophages.

Le choix du type de banches dépend principalement des dimensions de l’ouvrage, de la hauteur des voiles, des moyens de manutention disponibles et du nombre de rotations prévues.

MONCOFFRAGE propose tout une gamme de banches métalliques, ainsi que leurs accessoires permettant de composer un coffrage adapté aux chantiers de grande envergure. Ces équipements peuvent être utilisés pour réaliser différents types de voiles : coffrage de cage d’escalier, coffrage de cage d’ascenseur, murs de refend ou autres murs en béton armé.
